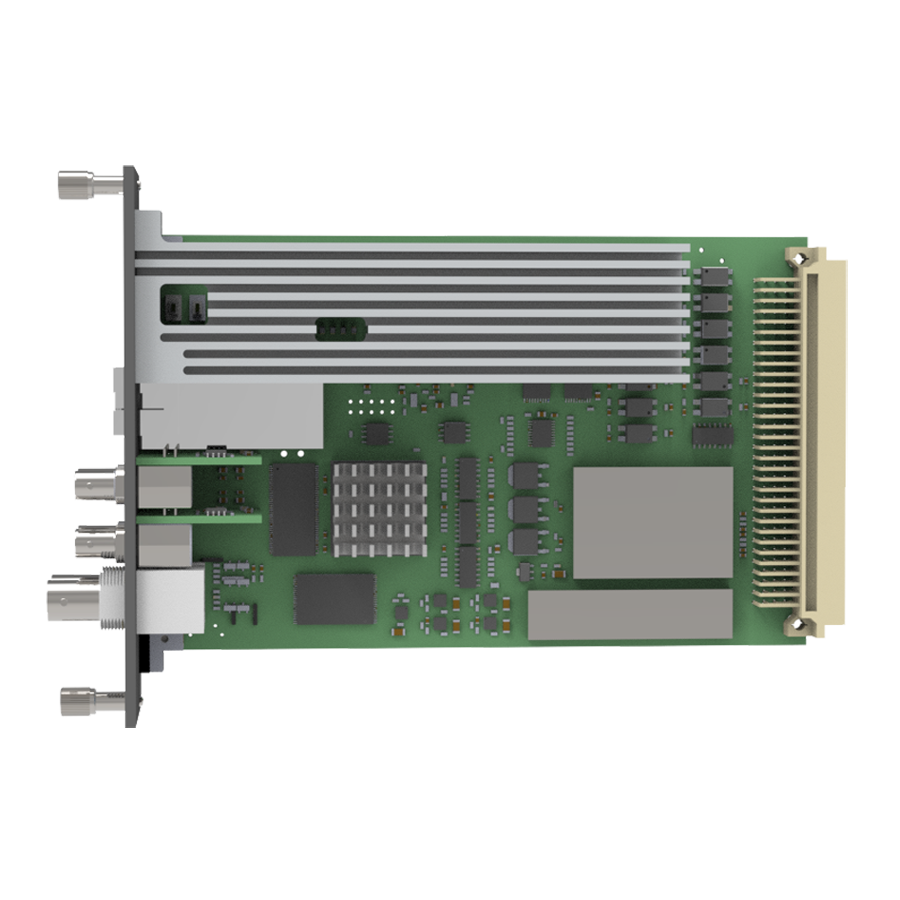

高精度数字化磁铁电源控制器
高精度数字化磁铁电源控制器主要针对数字化磁铁电源应用领域，为国内各大科学装置（同步辐射光源、软X射线装置、质子/重离子治疗装置等）磁铁电源的工程实践而研发，功能完善、指标出色，可适用于绝大部分高精度或高动态性能的磁铁电源应用场合。
应用领域：
医疗加速器
工业加速器
大科学装置
航天航空测试系统
|
参数 |
指标 |
|
硬件模式 |
高集成度单卡，多核心系统 |
|
屏显接口 |
集成一块0.96寸彩色TFT显示屏，可实时显示控制器/电源关键参数； 集成一路外部扩展显示器接口，可使用串口/SPI或其他通信模式； |
|
PWM设计频率 |
（1kHz~200kHz ）* 16 |
|
PWM边沿分辨率 |
小于1ns |
|
电流采样通道有效位数（PWM输出频段范围内） |
18bit~21bit |
|
电流采样通道有效分辨率（10kHz，100kHz） |
10kHz：1ppm 100kHz：5ppm |
|
电流采样通道线性度（PWM输出频段范围内） |
±10ppm |
|
电流采样通道温漂（PWM输出频段范围内） |
10kHz及以下优于1ppm/℃，10kHz及以上不低于5ppm/℃ |
|
其它ADC采样通道 |
2路独立的优于14.5位有效分辨率的ADC采样通道 |
|
模拟量输入 |
一路优于14.5位有效分辨率的模拟量输入 |
|
模拟量输出 |
一路优于14.5位有效分辨率的模拟量输出 |
|
外置存储器 |
1片SDRAM(256Mbit)，一片并行FLASH(64Mbit)，两片串行FLASH(128Mbit) |
|
远程通信接口 |
通用的10/100BASE-TX自适应网络接口，两路光纤收发接口 |
|
数字联锁接口 |
8路隔离的数字输出接口，16路隔离的数字输入接口 |
|
多控制器PWM同步、移相、级联控制 |
支持 |
|
控制算法 |
归一化全数字冗余PID，集成零极点匹配算法 |
|
闭环带宽 |
跟随PWM输出频率 |
|
可编程动态波形控制，支持自触发，光纤同步外触发 |
支持 |
|
温漂修正 |
支持 |
|
适用电源种类 |
静态、动态磁铁/线圈电源及其他特种电源 |
