低温系统高精度恒功率数字化加热电源
低温系统中电加热器功率的稳定性及精度对低温系统的稳定运行及其重要，同时加热器数量较多，加热器电源体积也需重点考虑。工程应用中常采用受控电压源作为电加热器驱动电源，通过外围采样及控制设备控制受控电压源进行恒功率输出。但这种控制方式不仅需要增加外围控制设备而且需要配合相应的控制策略，导致电加热器恒功率系统复杂程度及成本上升，且难以准确控制加热器的恒功率稳定性，造成理论计算热负荷与加热器补偿热负荷的偏差，如果偏差较大, 将导致低温系统进入稳态时间过长。
SPS系列高精度恒功率数字化加热电源是专为解决超导低温系统中电热器功率精度要求高，恒功率稳定性、效率及紧凑性要求严格而设计。具有非常高的恒功率稳性定和低纹波，高功率比，宽泛的电压电流使用率，其操作控制简便，各种保护功能齐全。
同时，本系列产品还有抗辐照版本。可应用于设备使用环境有辐射的场景。
应用领域：
超导低温系统
工业控制领域
科研领域

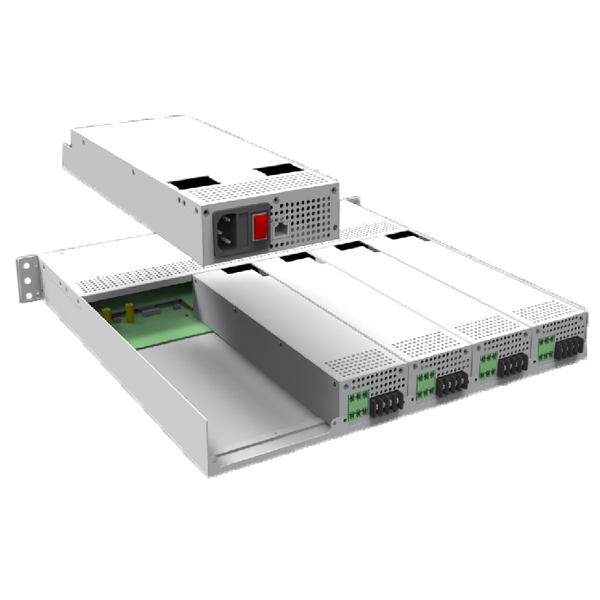

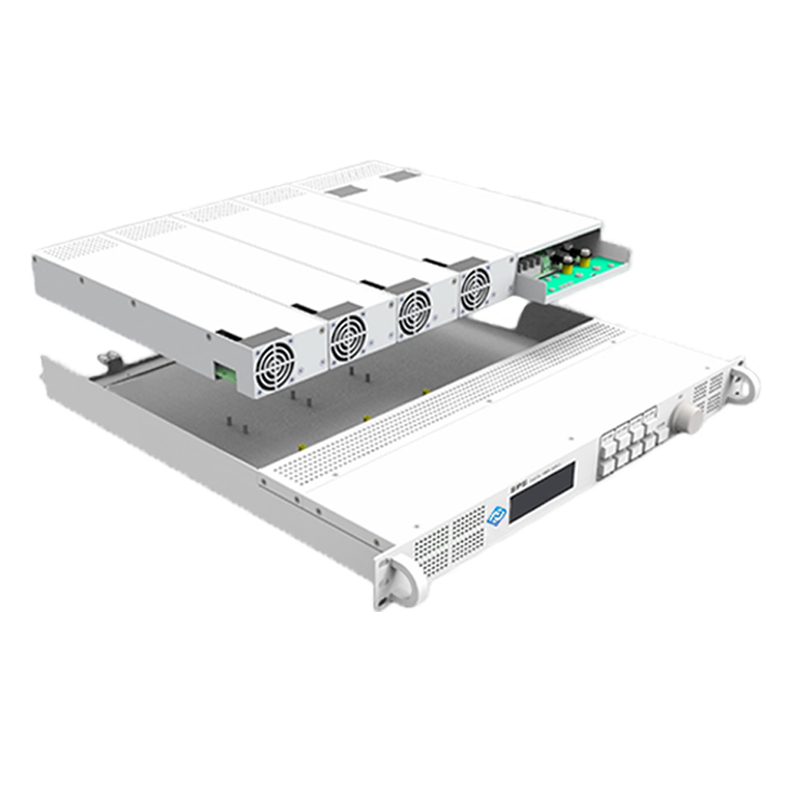

- 可配置的单机架设备（1U）平台，可自由组合并匹配电源模块。
- 高精度恒功率输出专利技术，帮助用户简化控制结构，获得最优恒功率输出。
- 前置硅胶按键及军用级OLED显示屏。
- 后置输出接口可补偿负载线缆损耗，获得最优的输出结果。
- 后置温度探头接口可自由匹配热电阻或热电偶，实时获得负载温度信息。
- 后置联锁接口支持一路联锁输入（干接点），一路联锁输出（干接点）。
- 支持模拟量给定输入，模拟量输出。
- 支持温度报警联锁，支持输出超限联锁。
- 通用TCP/IP自适应网络接口，便于用户快速组网
|
主机规格 |
||
|
型号/参数 |
480□-□ |
960□-□ |
|
最大输出功率（W） |
480 |
960 |
|
最大输出通道数量 |
4 |
2 |
|
额定输入 |
AC 110V~240V 47~63Hz 1200W |
|
|
控制方式 |
远程/本地控制 |
|
|
通讯接口 |
10/100BASE-TX自适应网络接口，服务器模式 |
|
|
工作温度及湿度范围 |
0~40°C;25%~80%RH |
|
|
储存温度及湿度范围 |
0~70°C;10%~80%RH，无结露 |
|
|
外形尺寸 |
455（L）×435（W）×46（H）不含把手 |
|
|
重量 |
6KG |
|
|
输出模块规格 |
||
|
参数 |

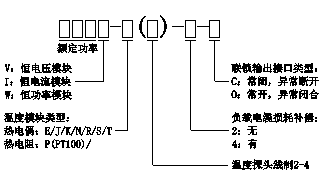

240□-□(□)- □-□ |
480□-□(□)- □-□ |
|
恒电压调节范围（CV） |
0~125 |
0~125 |
|
恒电流调节范围（CC） |
0~1.92 |
0~7.68 |
|
恒功率调节范围（CW） |
0~240 |
0~480 |
|
恒电压误差 |
≤0.05% rms |
≤0.1% rms |
|
恒电压长期稳定性 |
≤0.1% rms（24小时） |
≤0.2% rms（24小时） |
|
恒电压设定分辨率 |
62.5mV |
125mV |
|
恒电流误差 |
≤0.05% rms |
≤0.15% rms |
|
恒电流长期稳定性 |
≤0.1% rms（24小时） |
≤0.2% rms（24小时） |
|
恒电流设定分辨率 |
1mA |
10mA |
|
恒功率误差 |
≤0.05% rms（Ts≥10s） |
≤0.1% rms（Ts≥10s） |
|
恒功率长期稳定性 |
≤0.1% rms（24小时） |
≤0.2% rms（24小时） |
|
恒功率设定分辨率 |
10mW |
40mW |
|
内部保护 |
OC过流保护、OV过压保护、OT过温保护、DC源过压保护、DC源低压报警 |
|
|
PW功率超限报警 |
恒功率模块功能，输出功率超过设定值则联锁输出接口状态翻转（使能） |
|
|
PT温度探头过温保护 |
探头温度超过设定值则联锁输出接口状态翻转（使能） |
|
|
IL联锁接口 |
1路联锁输入，1路联锁输出（常开/常闭可定制） |
|
|
负载线缆损耗补偿功能 |
可选 |
|
|
输入模拟量控制接口 |
0V~5V/4mA~20mA（对应输出模块0到满量程输出） |
|
|
输出模拟量接口 |
0V~5V/4mA~20mA（对应输出模块0到满量程输出） |
|
|
工作温度及湿度范围 |
0～40℃；25％～80％RH |
|
|
储存温度及湿度范围 |
0～70℃；10％～80％RH，无结露 |
|
|
可靠性指标 |
MTBF（θ0）≥8000 小时 |
|
|
外形尺寸 |
306（L）×75（W）×41（H） |
306（L）×151（W）×41（H） |
|
重量 |
1KG |
1.8KG |
